熱壓罐夾層結構成型工藝
發布時間：2023-04-18 08:20瀏覽次數：
《什么是夾層結構，熱壓罐夾層結構成型工藝》

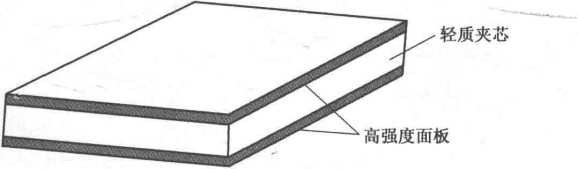

夾層結構是由高強度面板和輕質芯材料所構成的一種結構形式，如圖所示。
夾層結構在第二次世界大戰時產生，最初在航空工業中得到應用。近年來，在飛機、船舶、車輛、建筑等方面使用量逐步增加，并已成為雷達罩生產專用結構材料。以碳纖維、硼纖維復合材料做面板的鋁蜂窩夾芯材料已大量出現在航空、宇航工業中。在建筑工業中，玻璃鋼夾層結構可用于制造墻板、屋面板和隔墻板等，能大幅度改善使用功能和減輕質量。透明玻璃鋼夾層結構板材已廣泛用于工業廠房的屋頂和溫室采光材料。在造船、交通等領域中，玻璃鋼夾層結構應用也越來越廣泛，如玻璃鋼潛水艇、玻璃鋼掃雷艇、玻璃鋼游艇等許多構件均采用玻璃鋼夾層結構。我國自行設計的大型過街人行立交橋、保溫的冷藏車、火車的地板及殼體等均采用夾層結構形式，既減輕了質量，又具有良好的保溫效果。
玻璃鋼夾層結構是指蒙皮為玻璃鋼，芯材為玻璃布蜂窩或泡沫塑料等所組成的結構材料。玻璃鋼夾層結構按其所用夾芯材料的種類和形式不同，通?？煞譃榕菽芰蠆A層結構、蜂窩夾層結構、梯形板夾層結構、矩形板夾層結構和圓環形夾層結構。
1. 泡沫塑料夾層結構
泡沫塑料夾層結構采用玻璃鋼板材做蒙皮，泡沫塑料做夾芯材料，如圖所示。泡沫塑料夾層結構的最大特點是質量輕、剛度大，保溫、隔熱性能好。泡沫塑料夾層結構適用于剛度要求高，受力不大和保溫隔熱性能要求高的部件，如飛機尾翼、保溫通風管道等。
2. 蜂窩夾層結構
蜂窩夾層結構的蒙皮采用玻璃鋼板材，而夾芯層采用蜂窩材料（如玻璃布蜂窩、紙蜂窩、棉布蜂窩等），如圖所示。蜂窩夾層結構根據使用要求合理設計可獲得較高的強度和剛度，多用于結構尺寸較大、強度要求較高的部件。如玻璃鋼橋的承受鋼板、球形屋頂結構、雷達罩、反射面、冷藏汽車、火車地板及箱體結構等。
3. 梯形板夾層結構、矩形板夾層結構和圓環形夾層結構
這類夾層結構的蒙皮采用玻璃鋼板，而夾心層是玻璃鋼梯形板、矩形板和玻璃鋼圓環，如圖所示。梯形板夾層結構和矩形板夾層結構方向強，僅適于做高強度平板，不宜做曲面形狀的制品。圓環形夾層結構的特點是芯材耗量少，強度比較高，平板受力無方向性，最適宜做采光用的透明玻璃鋼夾層結構板材，并且具有遮擋少、透光率高優點。
